反滲透裝置分享:設計與選型
發布時間:2025-02-13

反滲透進水為預處理的高鹽水,進水鹽分為4300mg/L,產水量為210m3/h,回收率要求為85%,由于現場空間非常緊張,無法做單獨的濃水反滲透,直接做成三段式一級反滲透。

反滲透膜采用杜邦BW30XFR-400/34型號,運行通量18LMH,膜數量為210÷37.2÷18≈314支,膜殼采用6芯裝,膜殼數量為314÷6=52.3支,選用52支,膜總數量為52×6=312支,實際通量為210÷37.2÷312=18.1LMH。

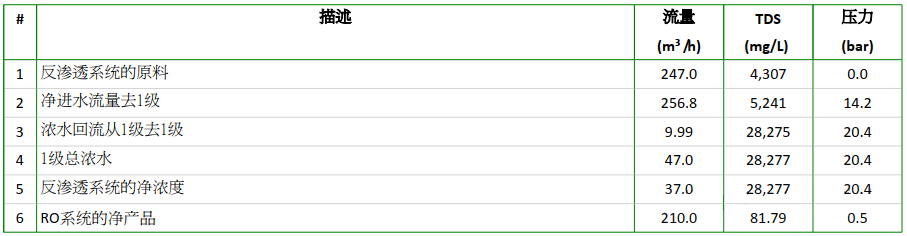

膜殼排列比按照29:16:7考慮(接近4:2:1),并設置段間增壓,采用wave軟件模擬,調整排列比及段間增壓泵揚程,確保段間通量差值在3-5LMH及后段末端膜濃水量高于前段即可。同時因膜元件回收率超限,設置了濃水內回流10m3/h。

由此可確定高壓泵參數:Q=257m3/h,H=1.42Mpa;二段增壓泵參數:Q=124m3/h,H=0.35Mpa,入口壓力1.4Mpa;三段增壓泵參數:Q=68m3/h,H=0.5Mpa,入口壓力2.1Mpa;

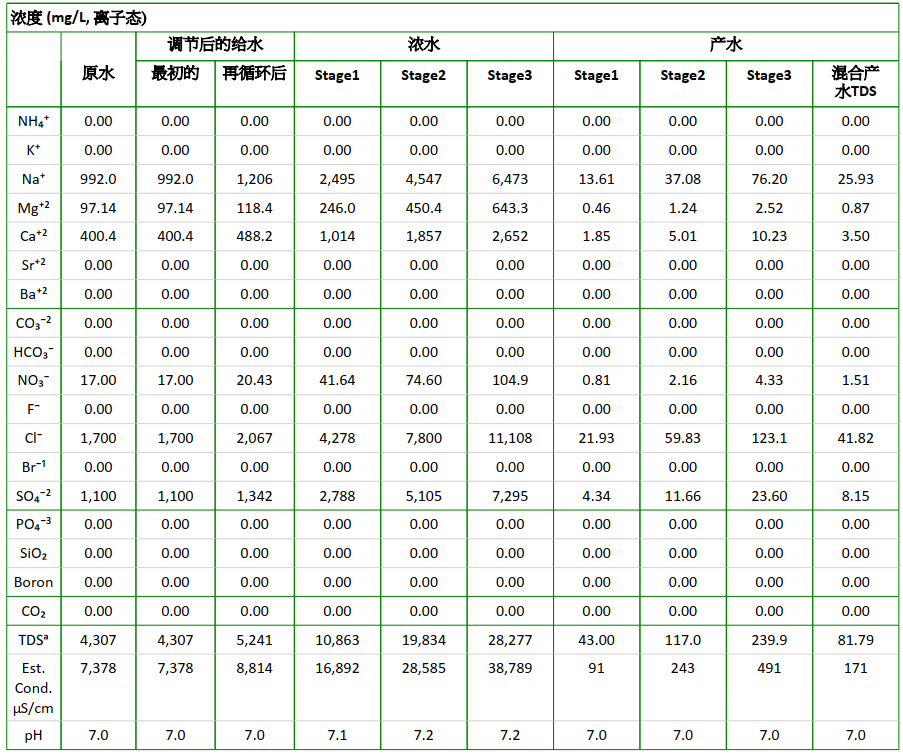

因原水中氯離子濃度1700mg/L,一段濃水4300mg/L,二段濃水7800mg/L,三段濃水11100mg/L,高壓泵材質選用SS316L,段間增壓泵選用SS2205。在實際工程中,氯離子濃度通常200mg/L以內選用SS304,200~1000mg/L選用SS316,1000~3000mg/L選用SS316L,3000mg/L以上選用雙相鋼。

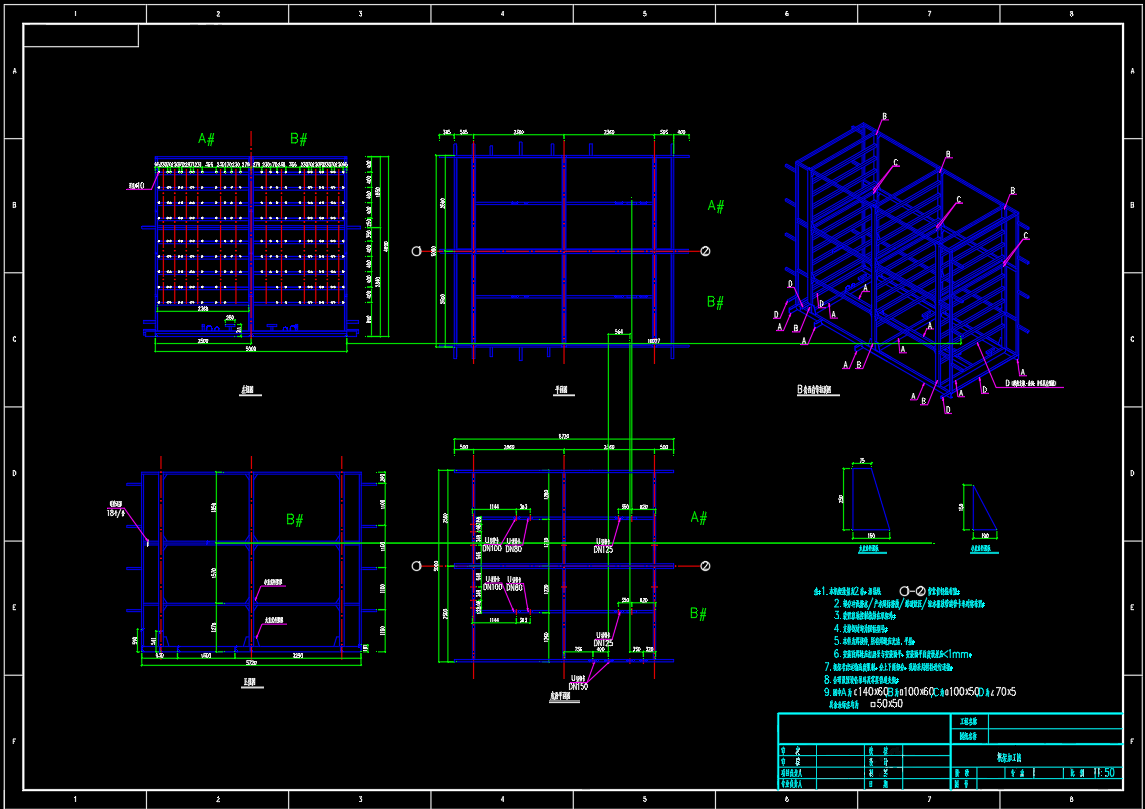

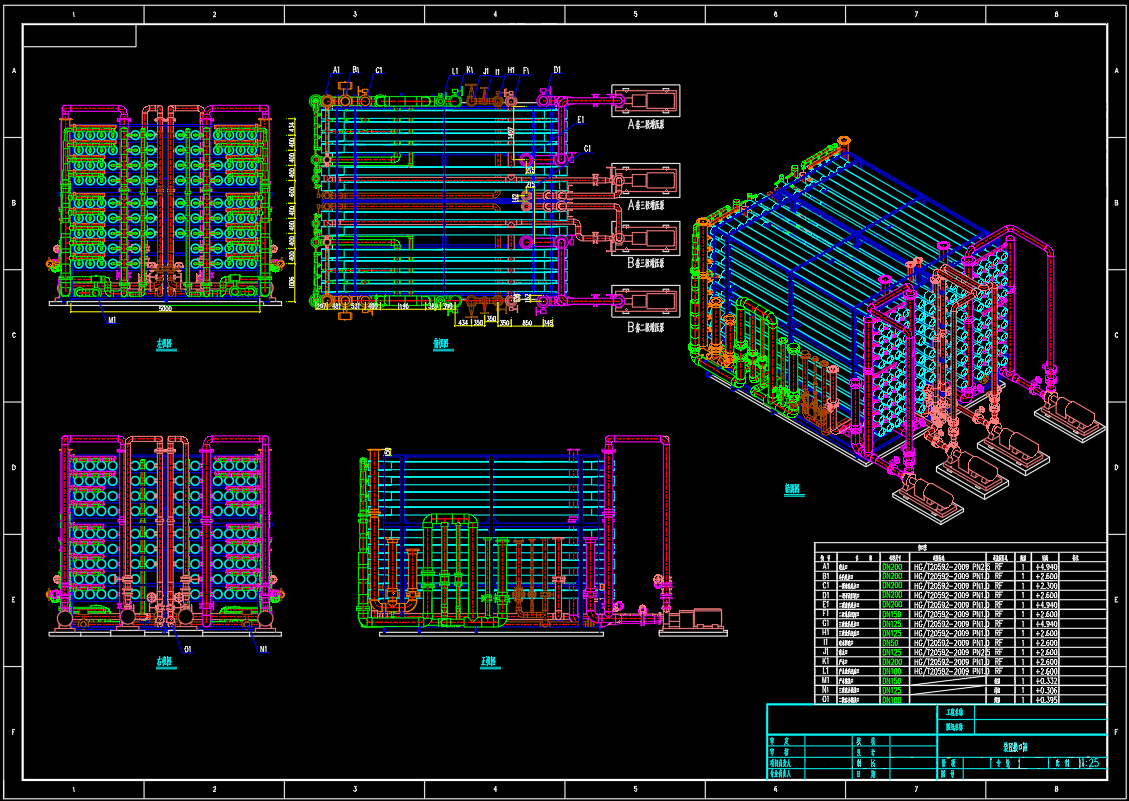

裝置外形圖,2套背靠背





膜殼:根據運行壓力,一段膜殼選用300psi,二段和三段膜殼選用450psi。

化學清洗箱容積:包含膜殼水體積+清洗過濾器水體積+清洗管道水體積。單支膜殼體積=3.14*0.2*0.2*6/4=0.188m3,膜元件占膜殼體積按30%考慮,則膜殼總盛水體積為0.188*29*0.7=3.82m3(按一段膜殼考慮)。清洗保安過濾器直徑DN600,高度1.3m,則水體積為3.14*0.6*0.6*1.3/4=0.37m3?;瘜W清洗管道按DN200考慮(清洗流量按單支膜殼8m3/h考慮,清洗泵流量為29*8=232m3/h),長度按30m,則管道盛水體積為3.14*0.2*0.2*30/4=0.94m3。

沖洗泵:按單支膜殼沖洗量7m3/h考慮,沖洗泵流量為29*7=203m3/h(通常按一段單支膜殼7m3/h,二段單支膜殼12m3/h,再乘膜殼數量取大值)。揚程0.2-0.3Mpa,如果沖洗泵再一樓,膜裝置在2樓,需校核揚程是否充足,否則會出現二、三段膜沖洗量不足的情況。沖洗泵采用變頻運行,變頻電機,主要是考慮三段膜殼數量過少,可能會造成因沖洗量過大引起的望遠鏡現象。沖洗時先沖洗一段和二段,再變頻沖洗第三段。


自動閥:進水閥-高壓泵采用變頻運行,該閥門為開關閥;沖洗進水閥;產水側排放閥;二段濃水側沖洗排放閥;三段濃水側沖洗排放閥。
